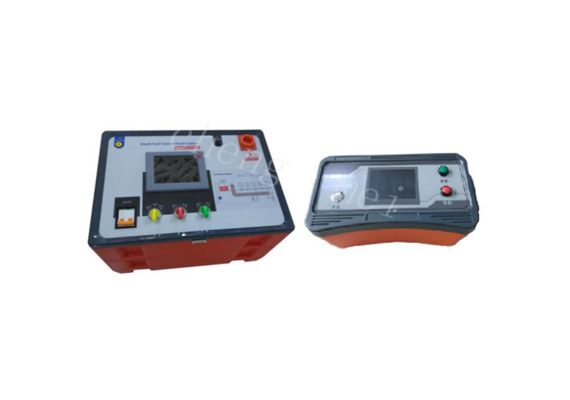

一、儀器簡介
       地埋電纜外護套故障的測尋，同電力電纜故障探測一樣，一般要經過“初測”和“定點”二個步驟。外護套接地故障的初測（測距）一般采用壓降法和電橋法測試。由于電橋法測試有局限性，不能測試多點接地故障，也不能測試三相電纜鏈?zhǔn)浇拥剡B線的故障。
本儀器是針對外護套故障的特點，采用壓降法初測電纜外護套的接地故障，再用跨步電壓法查找故障點。儀器用于交聯電纜的外護套故障探測；也可用于地埋線和全塑線（無金屬護層電纜）故障的探測；還可用作電纜或其它電器的15KV直流耐壓試驗。
二、儀器性能特點及技術指標
儀器性能特點
★ 全自動人性化設計，操作簡單、方便。
★ 設備采用開關電源構成高壓恒流源，具備過壓保護，可短路工作，安全可靠。
★ 采用5.6寸液晶屏，觀察方便，顯示直觀，準確無誤。
★ 具有連續輸出、斷續輸出、耐壓試驗三種工作方式，功能齊全。
★ 接收機采用超清彩色液晶顯示，獨特的雙色顯示，直接指示故障方向。
★ 采用數字濾波處理，有效的解決了模擬表頭抗擾問題。
★ 真正實現了無需調零，操作方便快捷。
技術指標
◆ 發射機

1.電    源：AC220V±10%   50HZ；
2.輸入功率：1000W
3.顯示方式：5.6寸液晶屏
4.輸出電壓：DC  0---15KV負極性高壓；連續可調。
5.工作方式：直流，耐壓，脈沖，
6.輸出zui大電流： 1A ?？啥搪愤B續工作。
7.耐壓檔位：0---15KV負極性高壓；zui大電流： 1000μA
8.體    積：450mm×330mm×350mm
9.重    量：20Kg
◆ 接收機
1.顯示方式：彩色液晶顯示器
2.顯示范圍：50-0-50（顯示范圍更寬，分辨率更高）
3.靈 敏 度：0.10mV
4.電    源：6×1.5V
5.體    積：120mm×120mm×230mm
6.重    量：1Kg
